一、概述

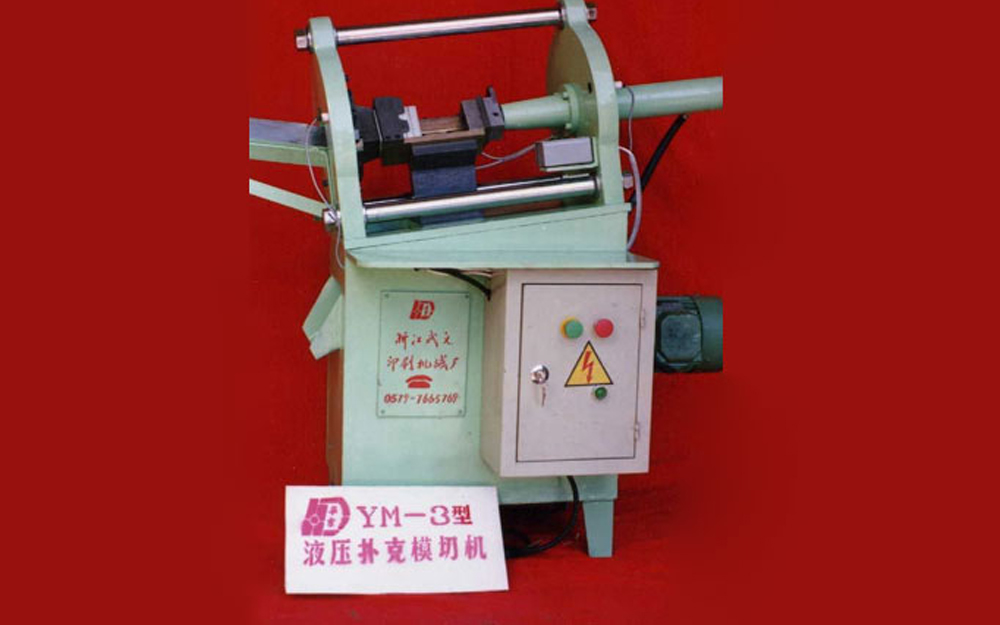

我廠生產的YM-3型液壓模切機在原1型、2型基礎上改進的,是目前國內生產撲克的最先進設備之一,其優點是效率高、質量好,加工后的撲克外形完全一致,互換性好,隨著對撲克產品要求的提高,YM-3型液壓撲克模切機已成為撲克外形剪切最為理想的設備。
二、特點
1、采用液壓作剪切的動力,具有剪切平穩,噪音小的優點,配以相應的電氣自動控制系統,使該機工作穩定,動作可靠。
2、優化設計,結構緊湊,造型現代,模切精度高,紙張邊料少,利用率高。
3、采用專用的模切刀具和封閉式向?qū)ǖ溃_保紙品外形完全一致。
4、模切刀具裝卸、調整簡單,模切刀架設計為敞開式,方便操作工人的使用。
5、設備的精心設計,各部分的優化選擇,設有紅外線裝置保護操作安全,效率高,班產撲克牌可達30000付.
三、主要構成及基本原理
液壓模切機由電動機、液壓組件、電氣控制和機械構件組成。
標準的液壓油路設計,工作壓力小、模切力大,過載保護、油封可靠等特點,電氣系統短路保護、過載保護的功能。機械部分綜合1、2型模切機的優點,確保效率質量條件下,模切料邊少。
本機由電動機的轉動,電氣系統產生控制信號,使液壓系統工作,產生機械推力,產品送入導向、定位、模切出高質的產品。
四、主要技術參數
|
名稱
|
撲克牌模切機
|
|
電功率(KW)
|
2.2
|
|
電源(V)
|
380
|
|
模切量
|
4-6付/次
|
|
生產能力
|
3萬付/班
|
|
外形尺寸(長×寬×高)
|
1.5 × 0.6 × 1.2
|
|
重量(KG)
|
300
|
附注:商標(標簽)模切刀按用戶提供的尺寸、形狀確定
|
